關於使用真空鍍膜的方式

2020-07-06 00:00:00

次

在電子科技快速發展的時代中，電源的應用可以說是隨處可見的，或許正是因為電源的普遍應用，所以電源的類型也隨之而多樣。鍍膜電源是眾多電源類型中的一種，這種電源與普通的電源有一定的區別，單是電源的外觀就有明顯的不同。鍍膜電源，顧名思義就是在電源的表麵鍍有一層保護膜。之所以會在電源表麵鍍膜，其目的就是為了保護電源不被外界因素而損壞。

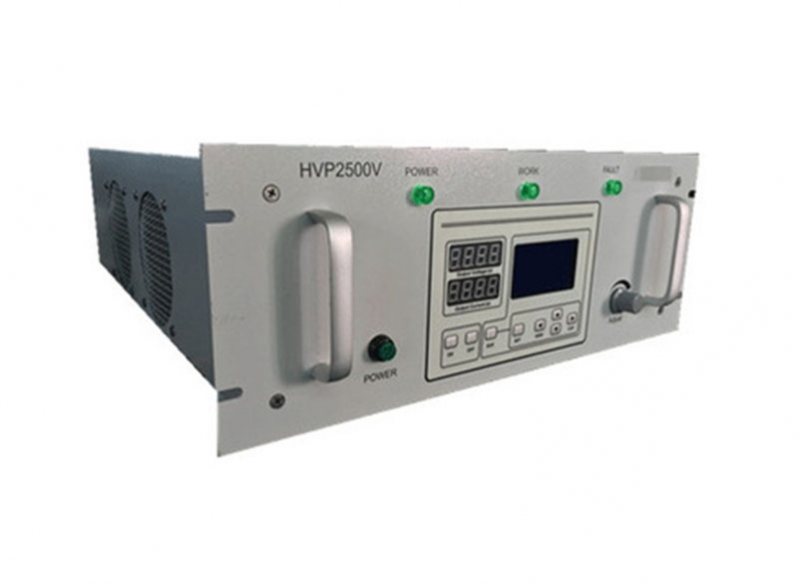

真空鍍膜電源廠家

對於真空鍍膜電源廠家來說，他們所知道的數不勝數，電源的分類也是有一定依據的。電源的類型一般根據行業的性質來區別。例如，工業中使用的電源是工業電源。電源還包括了弧電源,弧源,真空鍍膜電源,鍍膜弧電源,真空鍍膜弧電源,真空弧電源,鍍膜電源等不過問題來了，為什麽真空鍍膜電源廠會在這些電源裏麵加多一項工藝步驟，即真空鍍膜？

首先先解釋一下真空鍍膜的意義，真空鍍膜是指在高真空的條件下加熱金屬或非金屬材料，使其蒸發並凝結於鍍件（金屬、半導體或絕緣體）表麵而形成薄膜的一種方法。例如，真空鍍鋁、真空鍍鉻等。真空鍍膜是真空應用領域的一個重要方麵，它是以真空技術為基礎，利用物理或化學方法，並吸收電子束、分子束、離子束、等離子束、射頻和磁控等一係列新技術，為科學研究和實際生產提供薄膜製備的一種新工藝。簡單地說，在真空中把金屬、合金或化合物進行蒸發或濺射，使其在被塗覆的物體（稱基板、基片或基體）上凝固並沉積的方法，稱為真空鍍膜。
